端子式電源的選型與安裝



端子式電源是為方便用戶安裝而設計的，可直接安裝，無需印制電路板。全部采用接線端子出線方式。此產品有 多種系列可滿足不同用戶的需求，選擇端子式電源不但可減小電源系統設計上的許多麻煩，還可降低設計成本和有效 節省使用空間。以下推薦幾種裝配方式供用戶參考。

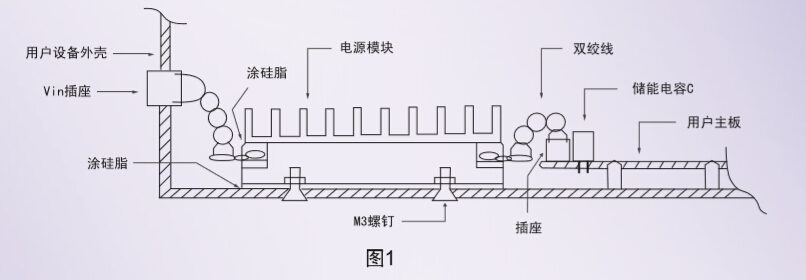

1. 自然冷卻安裝方式 用戶設計系統時，可采用自然冷卻散熱方式，見圖一。要求有一定空間以便空氣能順向自然對流，若電源使用功 率較大，還可加裝散熱器或采用強迫風冷。

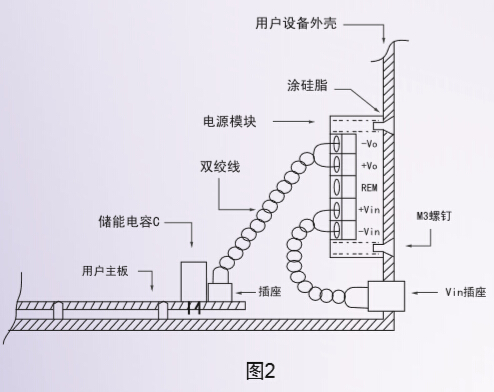

2. 直接利用系統外殼散熱的裝配方式 若用戶系統中空間較小，可直接利用外殼散熱，如圖二所示，因模塊直接利用系統外殼散熱，所以一定要保證無 間隙裝配。
